倾斜摄影-电力输电线路规划

无人机倾斜摄影吉林电力输电线路规划

倾斜摄影工作原理

       倾斜摄影是利用倾斜相机获取地物信息的一种新型的航空摄影方式,一般由飞行平台、倾斜相机、POS系统3个核心部分组成,能从垂直、倾斜等不同角度采集影像, 获取地面物体更为完整准确的信息,同时记录航高、航速、航向重叠、旁向重叠、坐标等参数。一般倾斜摄影采用5镜头相机,1台获取垂直影像,另外,4台从前后左右4个方向同时获取地物的侧视影像。相机倾斜角度在 40°—60°之间,可以较为完整地获取地物侧面的轮廓和纹理信息。倾斜摄影系统搭载在有人机或无人机上,可以快速获取地物三维模型且成像效果好,是大场景三维建模测图的重要选择。


无人机倾斜摄影优点

       将倾斜摄影系统搭载在无人机上进行摄影测量获取 地物信息即是无人机倾斜摄影,倾斜摄影技术三维数据可真实反映地物的外观、位置、高度等属性,借助无人机,可快速采集影像数据,实现全自动化三维建模,具有成本低、数据获取准确、操作灵活方便的特点。具体如下:

1.突破了传统航测单相机只能从垂直角度拍摄获取 正射影像的局限,通过在同一飞行平台上搭载多台影像传感器,同时从垂直、倾斜多个不同角度采集带有空间信息的真实影像,以获取更加全面的地物纹理细节,更加真实地反映地物的实际情况。

2.通过无人机搭载倾斜摄影相机进行地形测绘,配合自动化的影像匹配、建模建模系统可以减少人工干预,提升工作效率。

3.节约人力、效率高,能极大地缩短测绘外业的协同工作,解决了由于天气等外因造成的工作延误,把原本大量的外业工作转变成内业工作,极大地缩短了测量人员的劳动时间,降低了外业劳动强度。

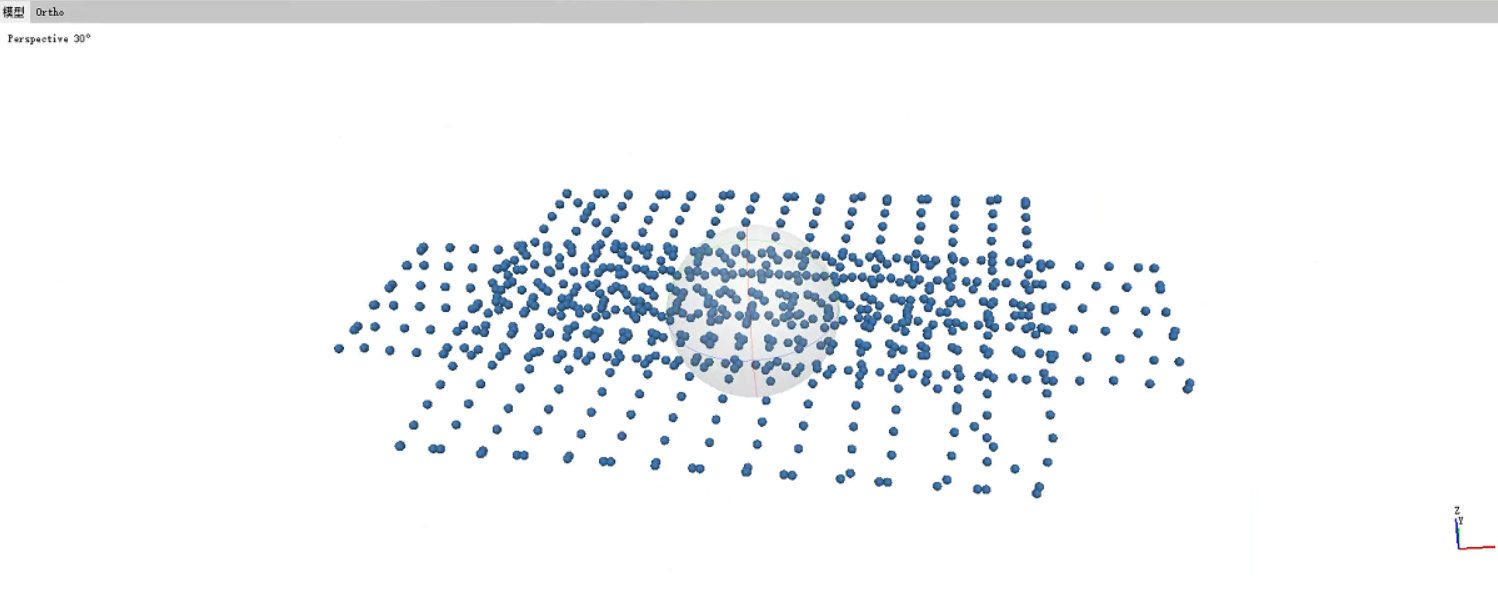

五边航线

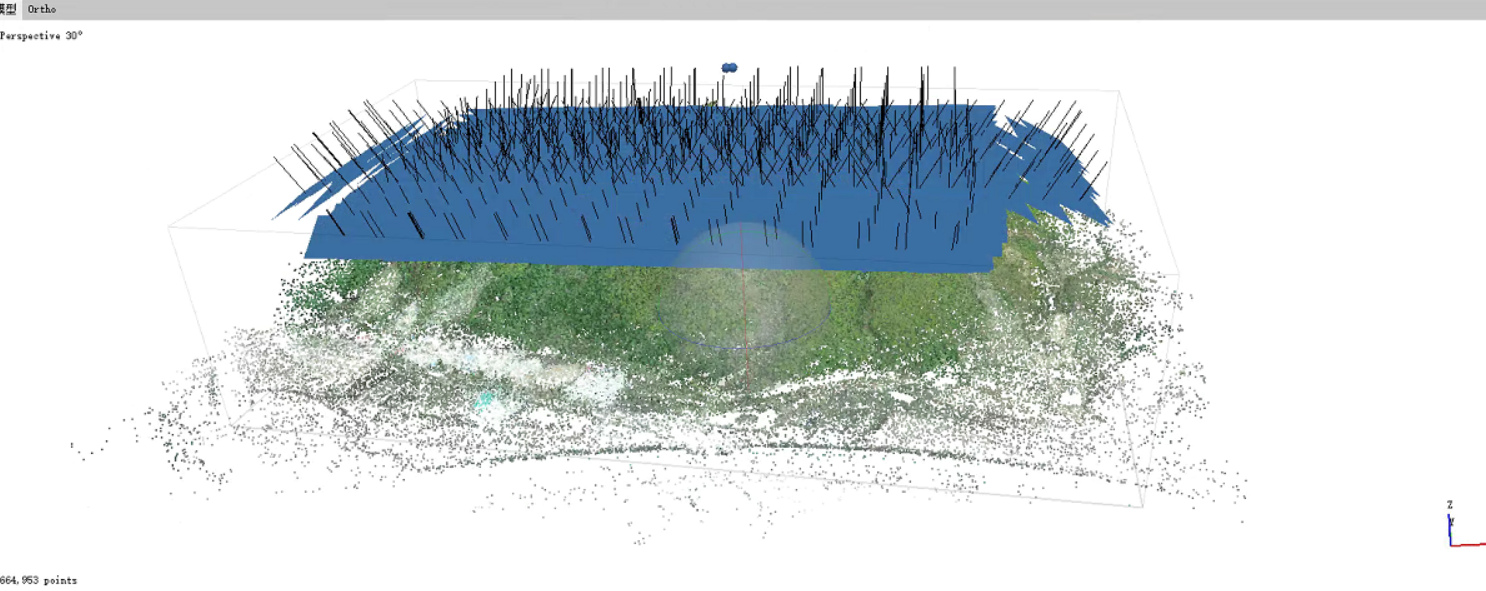

空三

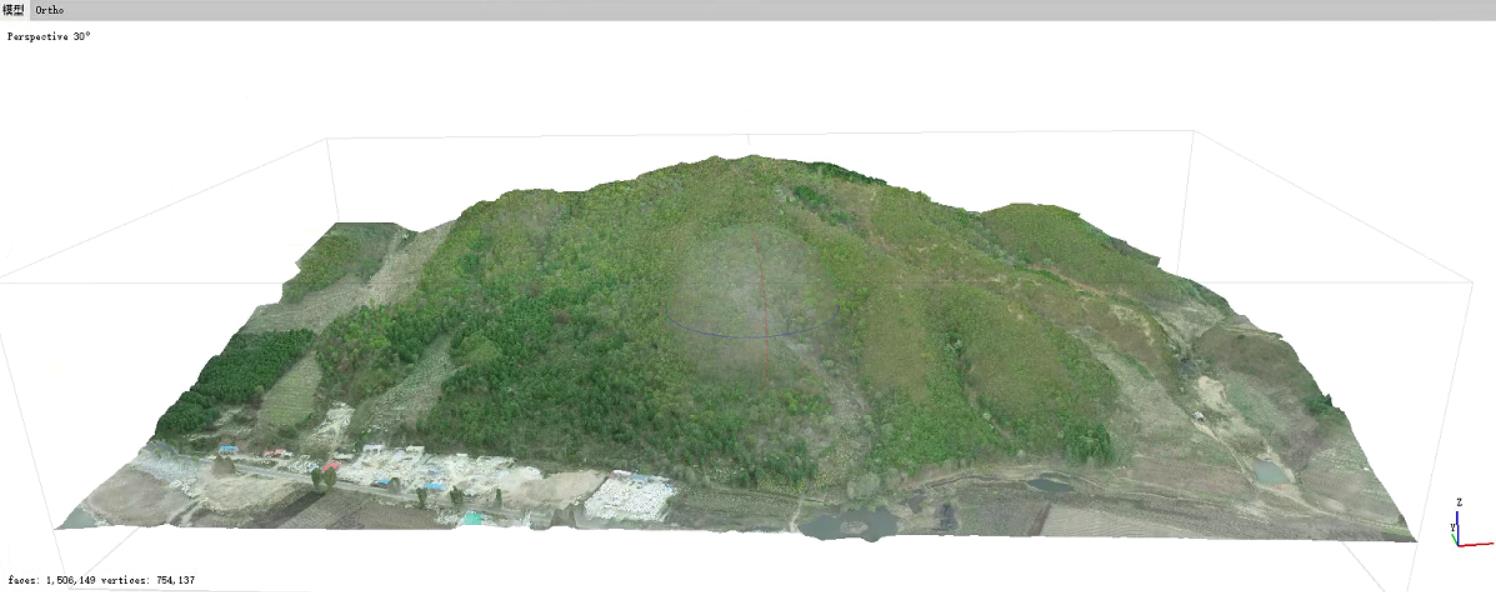

成果模型
