无人机电力巡检

无人机电力巡线应用解决方案


无人机巡检背景

       我国目前已形成华北、东北、华东、华中、西北和南方电网共6个跨省区电网,110kV以上输电线路已达到近51.4万多公里,随着电网的日益扩大,巡线的工作量也日益加大。传统人工巡线100公里需要20个巡线人员1天时间,已经难以满足现代电力系统的广泛需求。智航无人机电力巡线解决方案可提高40倍效率,低成本高效完成作业。


中科智航解决方案

       智航无人机巡检系统主要针对输电线路实时监控检查电力故障,包括巡线任务规划、巡线结果分析、图像/影像数据管理、巡线信息查询、巡线结果展示等功能,融合了航空、影像、通信技术及后台分析系统,提高输电线路巡检的安全、效率及智能化水平。


检查方法

1、可见光一般巡线、测量

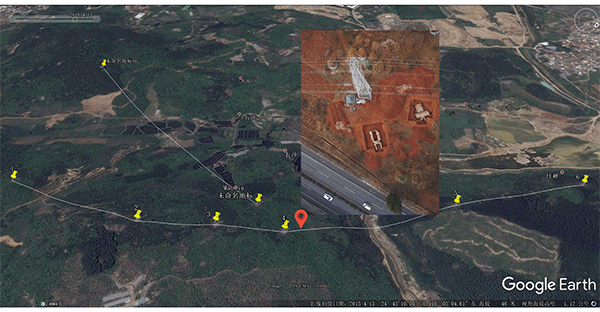

无人机标配搭载了一台具有30倍光学变焦和目标锁定的三轴吊舱。除了拍摄和记录一般高清照片视频之外,我们还加入了YOLO算法对图像进行智能判读,对于输电通道的施工和人员活动可以自动识别,对于输电通道的树障距离可以手动测量或自动预警。所拍摄的视频和照片均含有地理坐标信息,结合GIS可以快速定位目标位置,对于抢修抢险的指挥调度具有极其便捷现实意义。

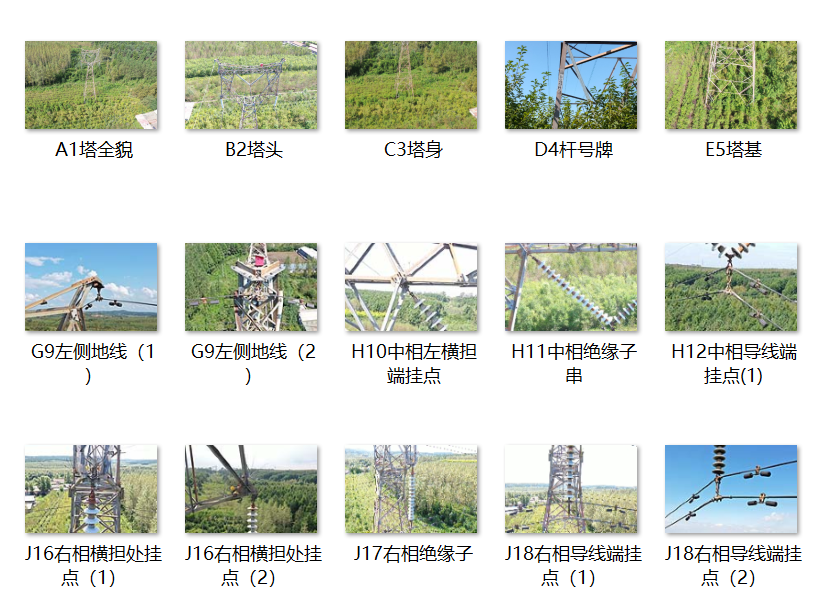

无人机电力巡线应用施工识别图

施工识别示意图

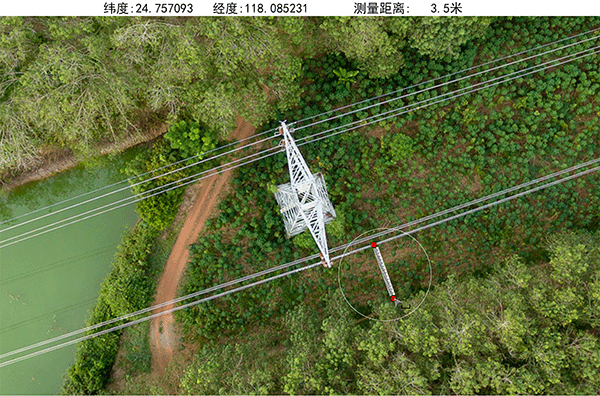

无人机电力巡线应用测距

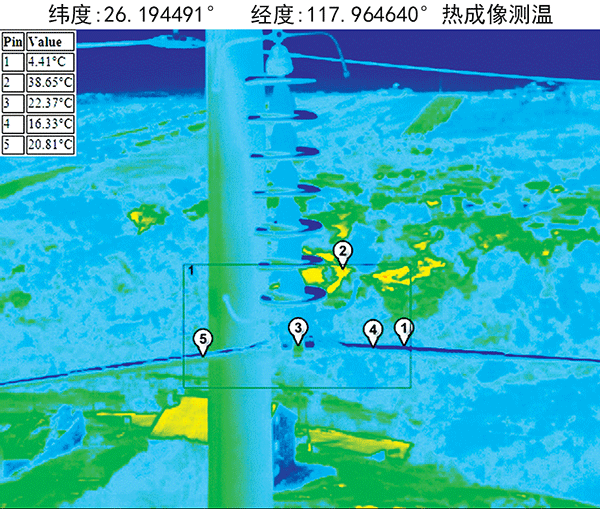

2、热成像隐患点巡查

热成像设备在电力系统中已经是常用设备,用于检测输电线路和设备的异常隐患点。人工巡线时携带的多是小型手持式热像仪,其成像素质较低,由人工操作也容易忽略和遗漏。无人机可以搭载成像素质较高的热像仪,并且以设定的航线和角度对关键点进行测量,不会产生遗漏。通过判读软件可以对测量结果进行判读,及时发现故障隐患点。

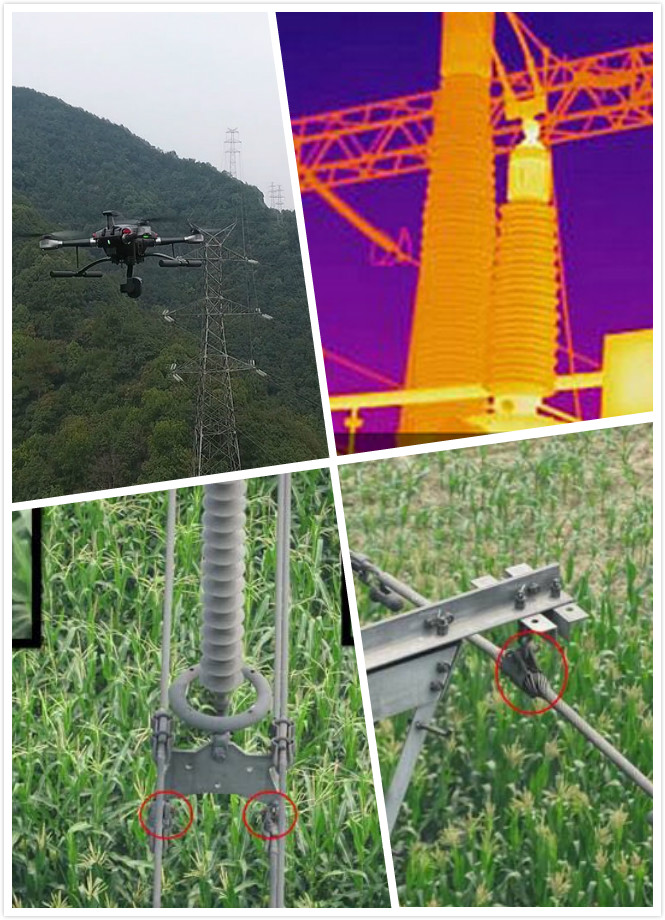

无人机电力巡查

  3、其它设备

除了上述常用巡线设备以外,无人机还可以搭载激光雷达(lidar)、合成孔径雷达(sar)、倾斜摄影相机等设备进行除了巡线以外的电网相关作业。

    无人机电力巡检优势

1. 效率高,支持自主巡检,全天候执行任务,比传统人工巡线效率高出40倍 。

2. 成本低,建设、维护、使用成本较低。

3. 携带方便,操作简单,垂直起降,起落对环境要求低。出现突发故障时,可迅速反应。

4. 全碳纤维结构设计实现工业三防,耐高温、高湿,在雾霾、雨雪天气仍可执行巡线任务。

5. 安全性高,人机分离的工作模式避免巡线人员处于高危险工作环境中;机体小,自动避障功能可有效防止对线路损伤。

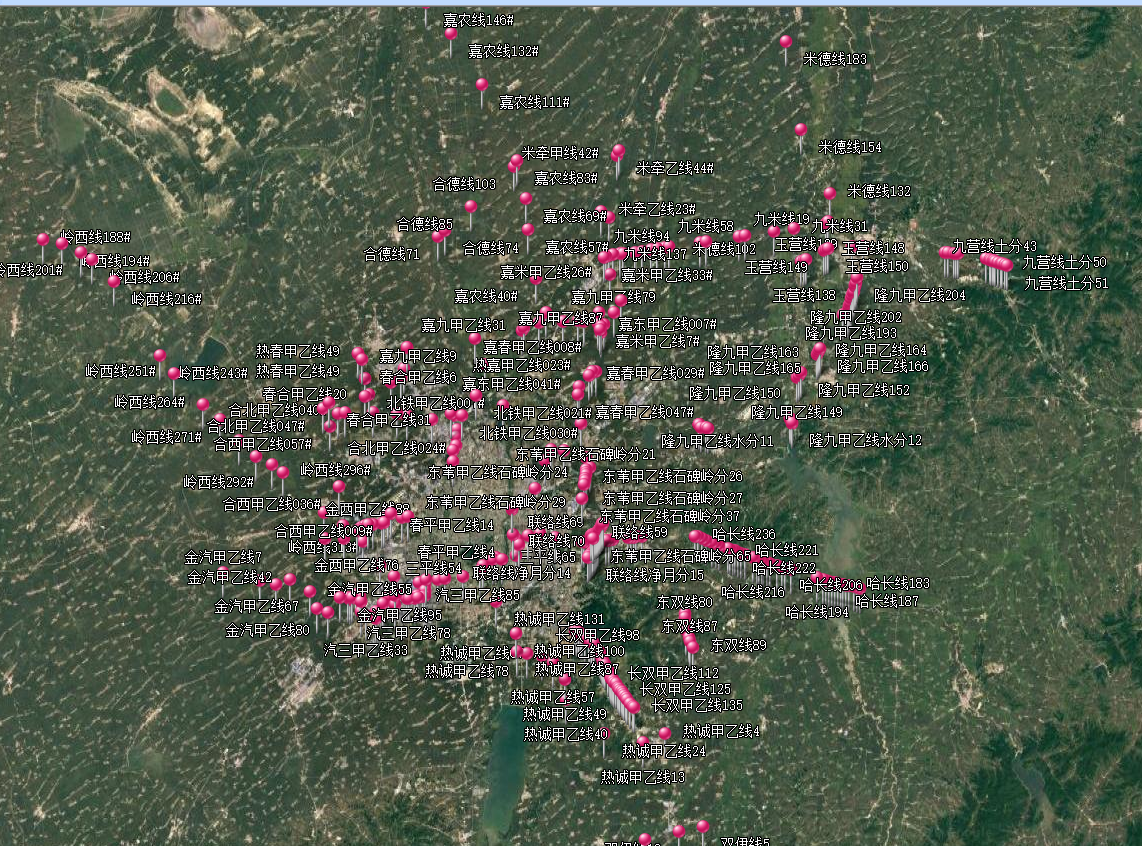

智航-国网长春电力巡检案例

       巡检周期:20天

       作业无人机:4架

       作业人员:8人

       日均单架巡塔数量:13基

       塔均发现缺陷:7处

       避免故障发生:2起
