无人机飞控系统的原理、组成及作用详解

无人机已经广泛应用于警力、城市管理、农业、地质、气象、电力等领域，无人机的飞控系统、云台、图像传输系统都是关键部分。无人机飞控系统作为其“大脑”具体的作用是什么？由哪些部分组成？在设计时应该注意哪些问题？

无人机飞行控制系统是指能够稳定无人机飞行姿态，并能控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。

固定翼无人机飞行的控制通常包括方向、副翼、升降、油门、襟翼等控制舵面，通过舵机改变飞机的翼面，产生相应的扭矩，控制飞机转弯、爬升、俯冲、横滚等动作。不过随着智能化的发展，无人机已经涌现出四轴、六轴、单轴、矢量控制等多种形式。

传统直升机形式的无人机通过控制直升机的倾斜盘、油门、尾舵等，控制飞机转弯、爬升、俯冲、横滚等动作。多轴形式的无人机一般通过控制各轴桨叶的转速来控制无人机的姿态，以实现转弯、爬升、俯冲、横滚等动作。

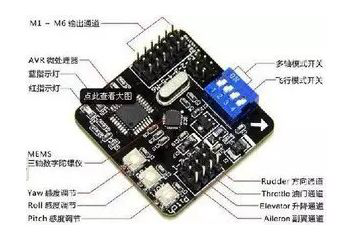

飞控的作用就是通过飞控板上的陀螺仪对无人机进行控制，具体来说，要对四轴飞行状态进行快速调整，如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。

飞控系统实时采集各传感器测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。

按照功能划分，该飞控系统的硬件包括：主控制模块、信号调理及接口模块、数据采集模块以及舵机驱动模块等。

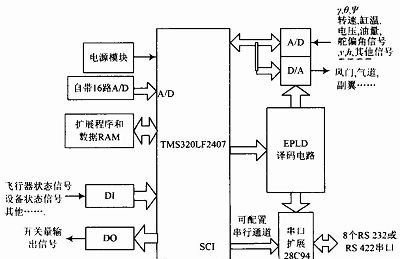

具体的硬件构成原理如图1所示。

             各个功能模块组合在一起，构成飞行控制系统的核心，而主控制模块是飞控系统核心，它与信号调理模块、接口模块和舵机驱动模块相组合，在只需要修改软件和简单改动外围电路的基础上可以满足一系列小型无人机的飞行控制和飞行管理功能要求，从而实现一次开发，多型号使用，降低系统开发成本的目的。
