无人机通信基站巡检的知识分享

一、首先我们来了解一下什么是天线？

简单来说天线就是把从导线上传下来的电信号作为无线电波发射空间，反之天线是用来收集无线电波并产生电信号的一种设备。

二、天线辐射电磁波的基本原理

导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。如由于两导线的距离很近，且两导线所产生的感应电动势几乎可以抵消时，辐射会很微弱。如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向线同，因而辐射较强。如下图所示。

三、形成地向辐射的原理

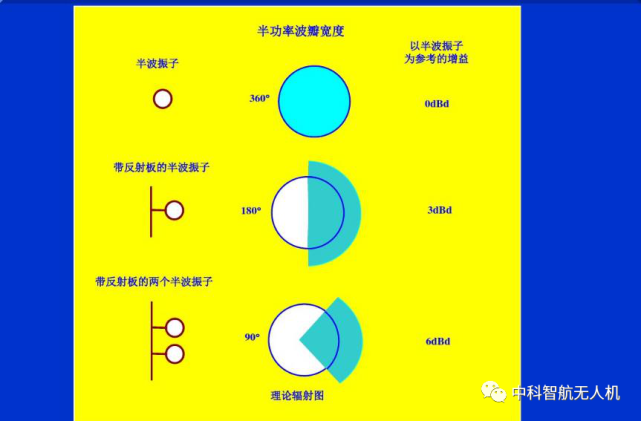

反射面放在阵列的一边构成扇形覆盖天线。

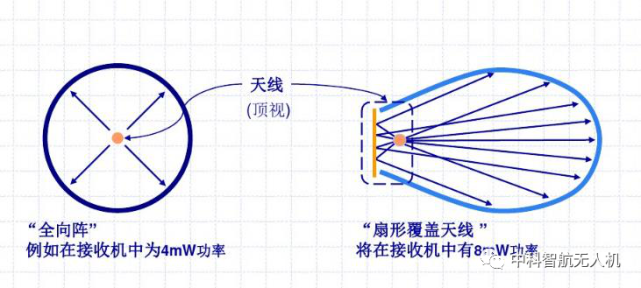

在“扇形天线中”，反射面把功率提升到一个方向进一步提高了增益。

四、为什么通讯基站的天线要朝向不同的角度架设（方向角）？

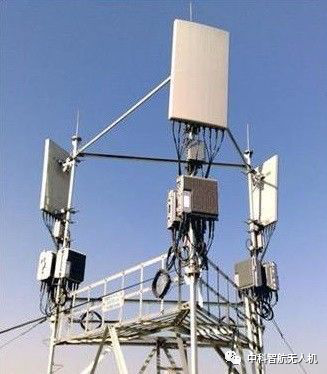

所以要通过多个平板天线组合，形成一个360°的辐射区域。这就是为什么我们看到的通信基站上的天线都指向不同的方向的原因所在。在巡检的过程中天线的方向角是必不可少的一个测量项目。基站天线的方向角是影响基站天线应用效果的好坏的重要因素之一。板状天线的朝向就是这个天线的覆盖方向，下图就是板状天线。

根据理想的蜂窝移动通信模型，一个小区的交界处，这样信号相对互补。与此相对应，在现行的GSM系统中，定向站一般被分为三个小区，即：A小区方向角度度，天线指向正北；B小区方向角度120度，天线指向东南；C小区方向角度240度，天线指向西南，

在建设及规划中，一般严格按照上述的规定对天线的方位角进行安装及调整，这也是天线的重要标准之一，如果方位角设置与之存在偏差，则易导致基站的实际覆盖与所涉及的不相符，导致基站的覆盖范围不合理，从而导致一些意想不到的同频及邻频干扰。

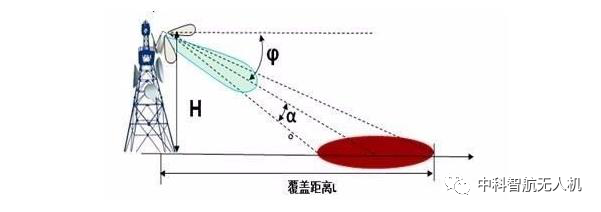

五、天线下倾角

合理设置天线下倾角不但可以降低同频干扰的影响，有效控制基站的覆盖范围，而且还可以加强本基站覆盖区内的信号强度。通常天线下倾角的设定有两个侧重方向，即侧重于干扰抑制和侧重于加强覆盖。通过调整天线的下倾角可以使整个方向性图在服务小区扇区内减小覆盖面积但又不产生干扰。

六、天线挂高

在移动通信工程设计中，确定基站天线的挂高是确定基站覆盖点的关键点。基站天线挂高的合理与否，直接关系到移动通信网的无线覆盖效果和全网的通信质量。
